現象表現

壓力變送器的始動漂移是指在設備啟動階段，其輸出信號偏離初始設定值的現象。這種偏離通常在啟動后的短時間內較為明顯，可能表現為輸出值的快速上升或下降，然后逐漸趨于穩定。例如，在一些石油化工裝置中，當壓力變送器啟動后其輸出值可能在幾分鐘內出現較大波動，與實際壓力值相差甚遠。

成因分析

溫度因素:壓力變送器內部的敏感元件和電路對溫度變化極為敏感。在啟動瞬間設備內部溫度與環境溫度存在差異，這會導致敏感元件的物理特性發生改變。以擴散硅壓力傳感器為例，溫度的變化會影響其電阻值，進而改變測量電橋的輸出，引發始動漂移。

電子元件特性:在通電瞬間，壓力變送器內部的電子元件如電容、電感等會經歷充電和放電過程，這會引起電路中的電壓和電流波動。這些波動可能干擾變送器的正常輸出，導致始動漂移。此外，電子元件的老化也會使這種現象更加明顯，隨著使用時間的增加，元件性能逐漸不穩定，啟動時更容易出現漂移。

機械應力影響:安裝過程中產生的機械應力可能會在設備啟動時影響壓力變送器的測量。例如，管道的振動、安裝時的不當擰緊等都可能給變送器帶來額外的應力導致傳感器內部結構發生微小變化，從而引發始動漂移。

測試方法

試驗條件:

1. 環境溫度20℃℃±2℃℃

2. 相對濕度≤80%

3. 大氣壓力86kPa~106kPa

4. 磁場:無影響壓力變送器輸出的外磁場

5. 振動:無影響壓力變送器輸出的振動源

6. 供電電源:應符合試驗樣機標注的供電電源指標性能

試驗程序:

1. 試驗前，壓力變送器應在參考工作條件下放置12h，但不接通電源。

2. 接通電源，給壓力變送器施加一個10%的對輸入信號，并在5min，1h和4h后記下輸出值。

3. 斷開壓力變送器的電源 ，在大氣環境條件下放置至少12h。

4. 以90%的輸出信號重復試驗2，記錄測量結果。

判定條件:

在測量范圍的10%和90%處，輸出值變化量應不超過示值誤差“的絕對值。

中科博微單晶硅壓力變送器“使用單晶硅壓阻式壓力傳感器，內置高分辨率ADC，采用高性能測量和放大芯片，具有穩定的輸出，其始動漂移小于0.075%URL。

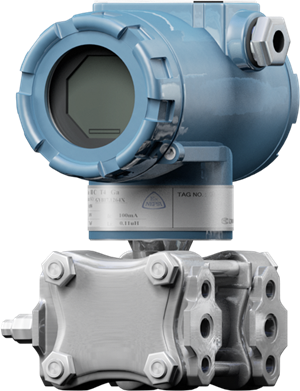

單晶硅式壓力變送器

中科博微單晶硅壓力變送器使用單晶硅壓阻式壓力傳感器，內置高分辨率ADC，可以提供最快250ms的階躍影響(不同量程會有一定差異)，滿足現場更嚴苛的工況要求。

單晶硅壓力變送器部分性能指標如下:

· 支持HART°、FF H1、PROFIBUS PA、PROFIBUS DP協議最新版本,

· 可通過HART、FF、PA、DP互操作認證測試。

· 壓力種類包括:表壓、絕壓、差壓。

· 最高精度:±0.075%滿量程(20℃℃，量程比10:1范圍內)

· 長期穩定性:±0.2%量程上限/5年。
